1.旧沥青路面再生法分为三种：（1）现场冷再生法；（2）现场热再生法；（3）厂拌热再生法。郑州旧沥青路面再生

2.现场冷再生法是用大功率路面铣刨拌合机将路面混合料在原路面上就地铣刨、翻挖、破碎，再加入稳定剂、水泥、水（或加入乳化沥青）和骨料同时就地拌合，用路拌机原地拌合，最后碾压成型。郑州旧沥青路面再生

3.现场冷再生法一般适用于：病害严重的一级以下公路沥青路面的翻修、重建，冷再生后的路面一般需要加铺一定厚度的沥青罩面。目前应用类型有单纯水冷再生，泡沫沥青、乳化沥青再生。郑州旧沥青路面再生

4.现场冷再生的优点：（1）原路面材料就地实现再生利用，节省了材料运转费；（2）施工过程能耗低、污染小；（3）适用范围广。缺点：（1）施工质量较难控制；（2）一般需要加铺沥青面层，再生利用的经济性不太明显。郑州旧沥青路面再生

5.现场冷再生中的关键技术是添加的胶粘剂（如乳化沥青、泡沫沥青、水泥）与旧混合料的均匀拌合技术，其余如旧沥青混合料的铣刨、破碎技术、胶粘剂配比性能也很关键。郑州旧沥青路面再生

6.现场热再生法是一种就地修复破损路面的过程，它通过加热软化路面，铲起路面废料，再和沥青粘合剂混合，（有时可能还需要添加一些新的骨料），然后将再生料重新铺在原来的路面上。郑州旧沥青路面再生

7.现场热再生法适用范围：基层承载能力良好、面层因疲劳而龟裂的路段，特别适用于老化不太严重，但平整度较差的路面。郑州旧沥青路面再生

8.现场热再生法的优点：（1）施工速度快；（2）原路面材料就地实现再利用，节省材料转运费。缺点：（1）再生深度通常在2.56cm,难以深入；（2）对原路面材料的级配调整幅度有限，也难以去除不适合再生的旧料；（3）再生路面的质量稳定性和耐久性有所减弱。郑州旧沥青路面再生

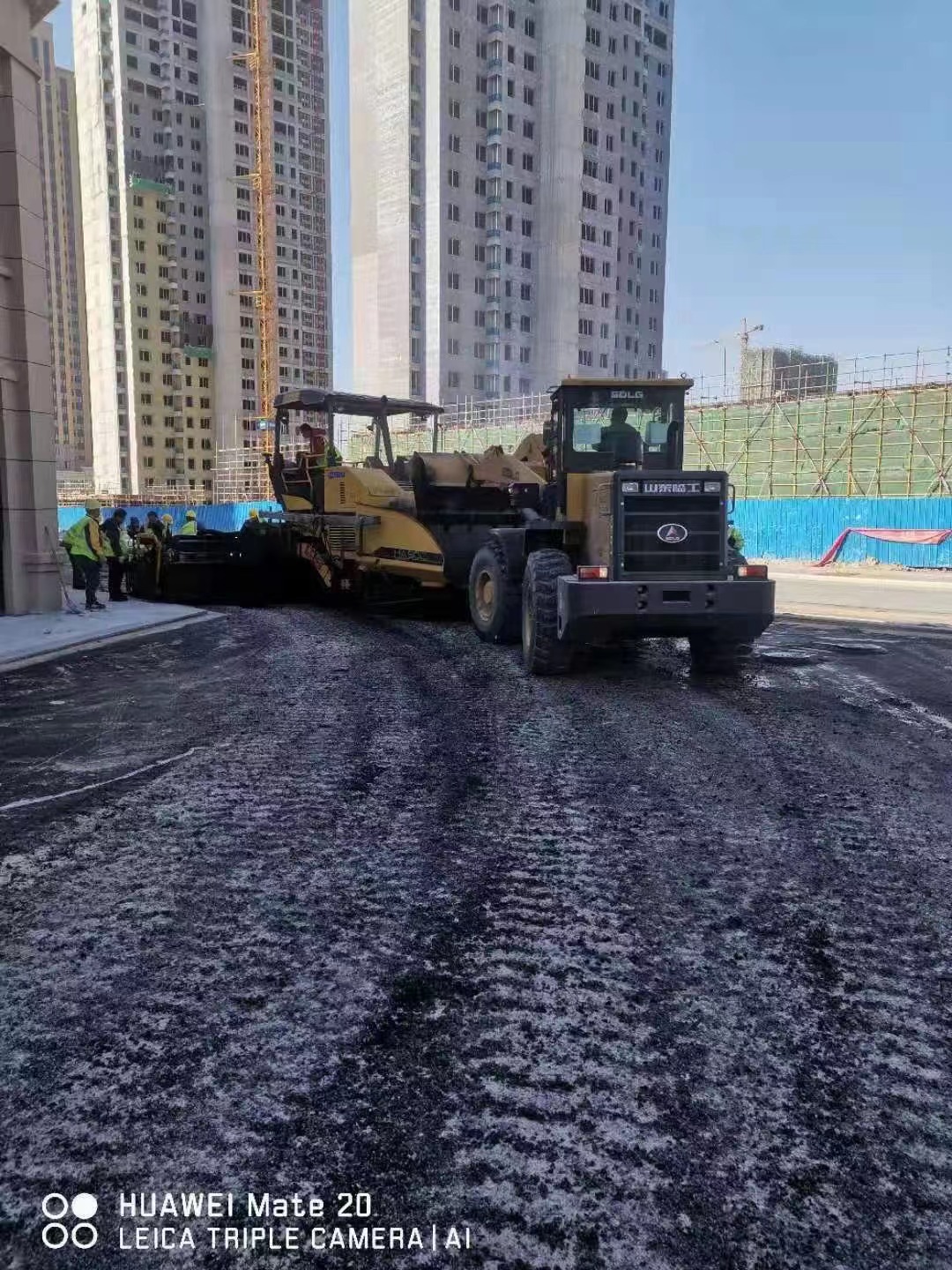

郑州沥青路面摊铺

9.现场热再生法的关键技术：（1）旧沥青混合料的加热重熔技术；（2）新加沥青、再生剂与旧混合料的均匀复拌技术。郑州旧沥青路面再生

10.根据路面破损情况的不同和对修复后路面质量等级的不同要求，就地热再生技术应用的施工工艺主要有三种：（1）整形再生法；（2）重铺再生法；（3）复拌再生法。郑州旧沥青路面再生

11.整形再生法适合23cm表面层的再生，是由加热机对旧沥青路面加热至60180度后，由再生主机将路面翻松并将材料收集到再生主机的搅拌锅中，同时在搅拌锅中加入适量的沥青再生剂，拌匀后将再生料重新摊铺，压实成型。郑州旧沥青路面再生

12.重铺再生法适合46cm面层的再生，适用于破损较严重路面（如出现大面积坑槽）的维修翻新和旧路升级改造施工，修复后形成与新建道路性能完全相同的全新路面。郑州旧沥青路面再生

13.重铺再生法是用2台加热机分次对旧沥青路面进行加热。第一次可达160180度，第二次达到180250度，收集拌合摊铺到路面上作为路面下面层，其上再铺设一层新沥青混合料作为磨耗层，最后用压路要碾压成型，再生机速度一般为13m/分钟。郑州旧沥青路面再生

14.重铺再生法一般有两种工艺：（1）加热→旧料再生（翻松、添加再生剂、搅拌）→摊铺整形→压入碎石；（2）加热→旧料再生（翻松、添加再生剂、搅拌）→摊铺整形→罩新面。郑州旧沥青路面再生

15.复拌再生法适合46厘米面层的再生，工艺流程与重铺再生法基本相同。郑州旧沥青路面再生

16.厂拌热再生法是将沥青路面经过翻挖后运回拌合厂，再集中破碎，根据路面不同层次的质量要求，进行配比设计，确定旧沥青混合料的添加比例，再生剂、新沥青材料、新集料等在拌合机中按一定比例重新拌合成新的混合料，从而获得优良的再生沥青混凝土，铺筑成再生沥青路面。郑州旧沥青路面再生

17.厂拌热再生技术旧沥青回收料一般不超过50%，通常为1030%，新集料和新沥青掺入量较大。适用范围大。郑州旧沥青路面再生

18.厂拌再生法的优点：（1）再生工艺易于控制，再生后的沥青混合料性能理想；（2）若采用适当的配合比设计和严格的质量控制措施，再生路面具有与普通沥青路面相同或相近的性能和耐久性。缺点：再生成本较高。郑州旧沥青路面再生

19.厂拌热再生的关键技术：解决旧沥青混合料中沥青的加热重熔问题与旧沥青混合料的精确计量问题。郑州旧沥青路面再生
