郑州透水沥青混凝土路面施工技术

1、材料组成特点

（1）矿料级配。透水沥青路面面层材料通常运用多孔隙沥青泥合料（PorousAsphaltConcrete,PAC），其为典型的骨架-孔隙结构，粗集料用量大，因此混合料的性能受骨料的性质、形状、粒度及级配等的影响很明显，在设计沥青混合料时选择合适的集料非常重要。2）粗集料。透水性沥青混合料形成的是骨架-孔隙结构。相较于普通密级配沥青混凝土，其粗集料用量大，占集料总质量的85%左右，集料之间的接触面积能减少25%左右，接触点的应力提高，粗集料控制的重要指标包括集料的压碎值、针片状含量和黏附性。此外，粗集料的坚硬性、颗粒形状、棱角性对透水沥青混合料的孔隙率具有较大影响，并决定了集料的骨架嵌挤结构能否形成。3）细集料、填料。透水性沥青混合料所用的细集料通常指的是0.075～2.36mm的集料，例如机制砂、石屑、天然砂等。

2、透水沥青混合比设计

透水性沥青混合料具有空隙大、碎石孔径大、可靠性强等特点。近年来，透水沥青混合料在公路工程中得到了广泛的应用。与传统沥青混合料、改良沥青混合料和透水沥青混合料相比，透水沥青混合料是最新的路面材料。在材料中添加改性材料以改善沥青。选择了更有效的矿物骨料设计方案。压实后，材料可保持约20%的孔隙度，以便根据孔隙度排出雨水。透水性沥青混合料的透水性合理降低了市政道路排水管道的工作压力，避免了收缩水的产生，合理提高了材料表层的摩擦阻力，降低了透水性路面反射面的状况，提高了雨天行车安全系数。透水性沥青混合料制成的路面具有良好的透水性，可以合理吸收车辆噪声，减少大城市噪声污染。

3、路面施工前准备

为了保证施工质量，最大限度发挥透水沥青混凝土路面的功能，施工人员做好施工前准备工作。施工前，施工人员了解并掌握详细的施工总则，保证不在雨天和气温低于15℃的环境下施工。同时，完善施工方案，再交由监理单位审批。在施工的每个环节都应提出详细的保护措施，做好保护工作。明确施工要求，保证施工质量，使透水沥青混凝土路面性能与实际使用需求相匹配。在满足上述要求的基础上重视施工材料的准备工作，采用间断级配方式，严格控制粗、细两种集料的含量，确保孔隙率处于18%～22%，同时控制沥青用量，确保其含量为5%左右。沥青的选择以面层结构需要为依据，既保证沥青具有良好的高热稳定性，又保证沥青具有较强的粘结性。无论是混合料的孔隙率还是混合料的集料种类和沥青种类都应根据实际需求合理选择，同时适当调整抗滑面层集料级配，确保沥青的用量与最佳沥青膜厚相符。检验混合料的孔隙率和矿料的间隙率，一旦发现检验不合格则应立即调整级配。为了确定集料级配和沥青的最佳用量，工作人员还需对透水沥青混合料进行试验，根据不同性能的试验结果选择。

4、路面铺设施工技术

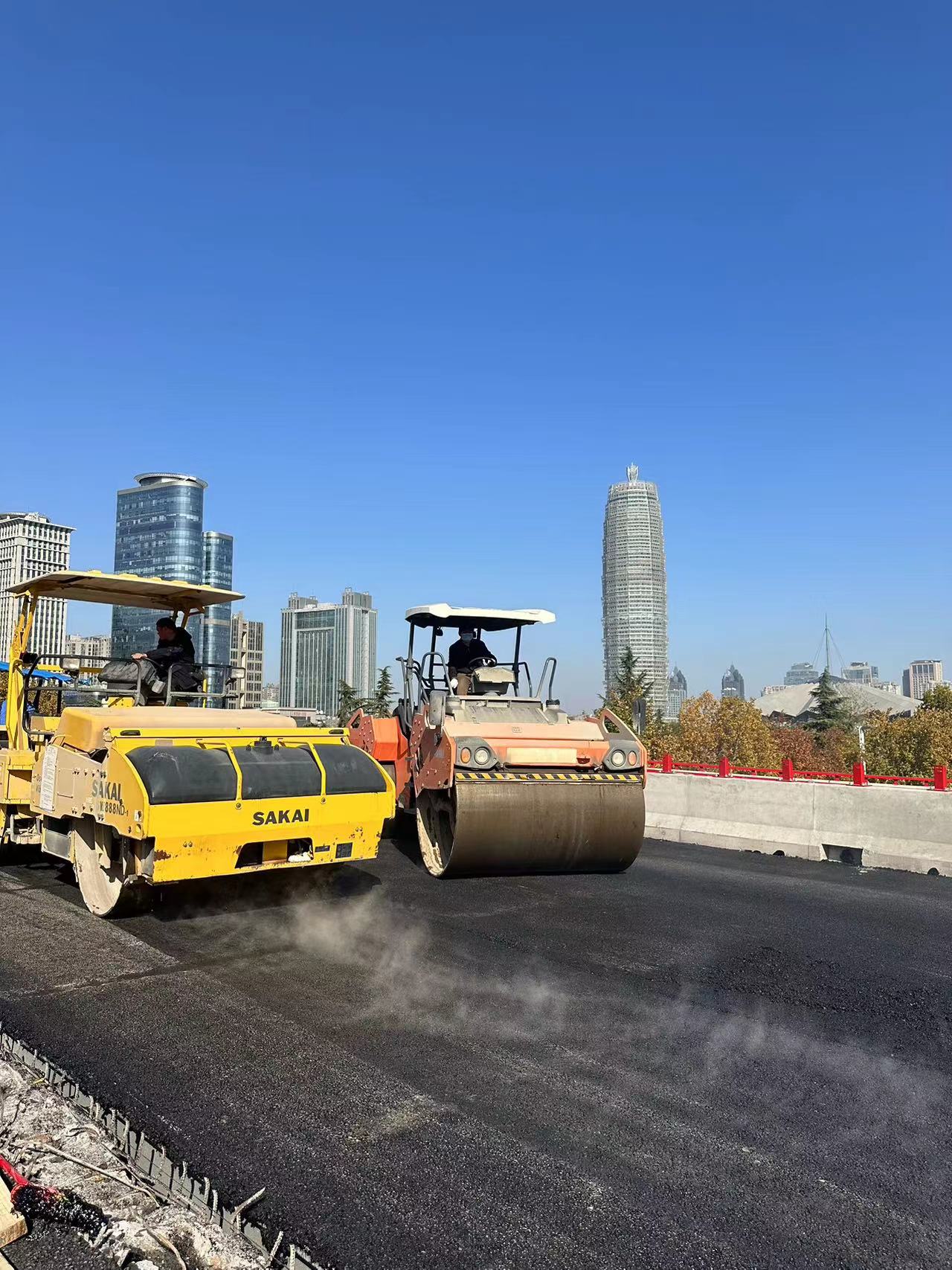

在铺筑透水性沥青原材料之前，必须对路面的整体面层进行检查，以确保厚度、沥青需求量和矿物骨料布符合相关要求。检查完毕后，应将内层及其下层清理干净，保持一定的空气相对湿度，并在15℃以上的晴天或阴天进行施工。摊铺原材料时，专业技术人员根据摊铺机械设备进行摊铺。摊铺环境温度应保持在165℃～175℃，摊铺机械设备以3M/min的速度运行。碾压路面时，精英施工队应配备足够的振动压路机，采用负压法施工。第1条、第2条二次碾压所需的作业速度为文中新项目第一条、第二条、第三条二次碾压速度分别为2、3、2km/h。为防止接缝处出现明显痕迹，透水沥青摊铺应采用全幅摊铺技术；当摊铺机械和设备的总宽度不能覆盖整个路面时，2摊铺机械和设备应同时工作，以保持连续工作，减少接缝总数。在进行接缝施工时，必须遵循稳定和紧密的施工标准，以防止重叠；立缝施工采用阶梯法施工，确保接缝牢固。当不能采用阶梯法时，应在铺设近整体面层后进行一定的热处理工艺。此外，注意透水管的维护，尽量减少透水管的堵塞。沥青路面碾压基本定型后，应在路面周围抬高护栏进行养护。机动车必须在摊铺4小时后才能行驶，路面环境温度低于50℃。

郑州沥青路面施工
